תיאור מוצרים

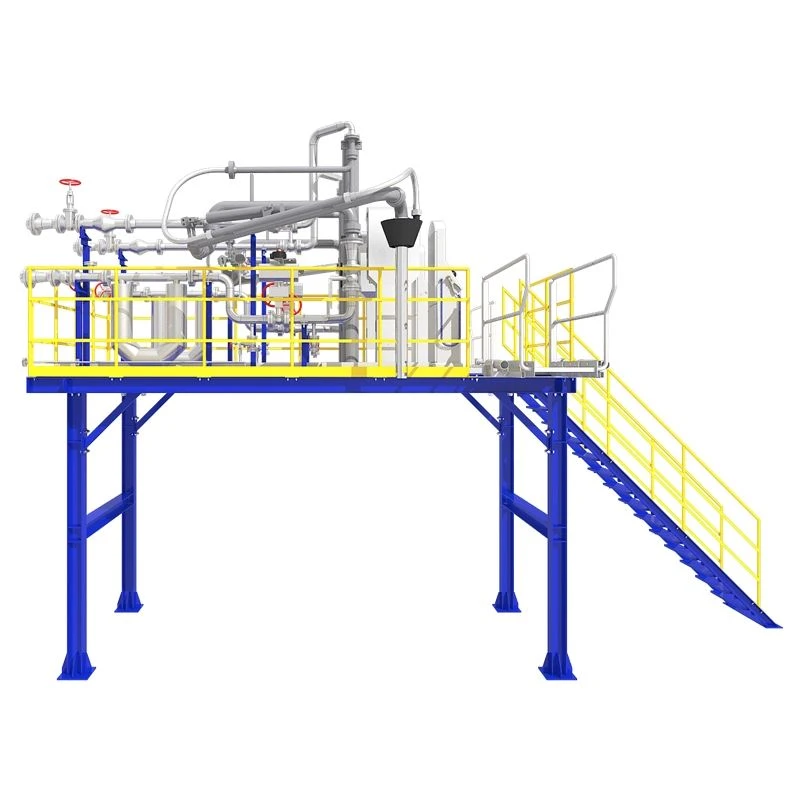

קבוצת החלקה בטעינה העליונה היא לרוב קבוצה פשוטה-מותאמת להחלקה. מבנה קבוצת החלקה העליון הוא פשוט. הרוחב של החלקת הטעינה החד-צדדית הוא כ-0.5 עד 1 מטר והאורך הוא כ-2 עד 4.5 מטר. זרוע הטעינה מותקנת בצד.

מרכיבי הליבה של החלקה לטעינה עליונה כוללים בקר אצווה, מד זרימה, שסתום בקרה וציוד הגנה בטיחותי כגון מגן הצפת אלקטרוסטטי.

עקרון עבודה

מיקום: קרון הטנק/משאית חונה בתא הטעינה.

חיבור: המפעיל מוריד את זרוע הטעינה, מכוון את הזווית והגובה ומחדיר את צינור הנפילה לפתח ההזנה על גבי קרון הטנק.

איטום והארקה: מכסה האיטום לוחץ על פתח המיכל, וציוד בטיחות כמו מגן הצפה אלקטרוסטטי מחובר.

טעינה אוטומטית: בקר האצווה מופעל, פותח את השסתום להעברת נוזלים. במקביל, מערכת שחזור האדים פועלת לשחזור גזים שנעקרו.

השלמה: עם השלמת הטעינה, נוזל שאריות בצינור מתנקז (אם ישים), וזרוע הטעינה מורמת ומאוחסנת.

מאפיינים

מיקום ממשק: יציאת הזנה עליון של מכונית טנק

מדיה ישימה: נפט גולמי, אספלט, חומצות חזקות, אלקליות חזקות ומדיה הנוטה לייצור חשמל סטטי.

מפרט מוצרים

צורת מבנה קבוצת החלקה עליונה	סוג פשוט
רוחב החלקה של טעינת צד בודד	0.5 ~ 1 מ', אורך של כ-2 ~ 4.5 מ'
שיטת התקנת זרוע הטעינה	תושבת צד
שיטת הרכבה של זרוע העמסת ומבנה קבוצת החלקה	סוג מפריד
מדיום אדפטיבי	נפט מזוקק, נפט גולמי, מזוט, אלכוהול, זפת, חומצה, בסיס, פנול, קטון, בנזן וכו'
חומר של צינור נוזל או רכיב	פלדה 20#, פלדה 20# מצופה ב-tetrafluor304, פלדת אל חלד 316
זרוע העמסה תומכת	AL1412,AL1403,AL1402 וכו'.
מד זרימה תומך	מד זרימת מסה, מד זרימה גלגל ספירלה, זרימת רוטור כפול
שסתום תומך	שסתום דו-שלבי-פניאומטי ושסתום אלקטרו-הידראולי הם אופציונליים
מגן דליפת שמן אלקטרוסטטי	מגן דליפת שמן אלקטרוסטטי משולב
כלים תומכים אחרים	מד לחץ, מדחום דו מתכתי
ציוד תהליכי תומך אחר	מפרק התפשטות, שסתום ידני, שסתום עצירה וכו'
יצירה מתאמת	כבל, צינור מגולוון, גשר, צינור גמיש-מוגן פיצוץ וכו'
